龍門吊輛車梁設計方案規格型號規定
發布時間:2020-02-25 瀏覽:27次

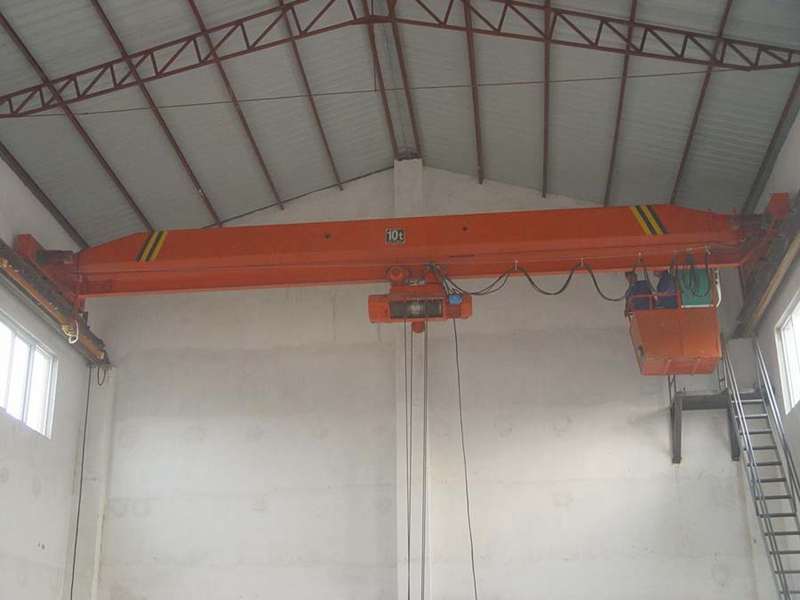

①支腳聯接座間規格的明確:在支腳平面圖內,支腳水準交角一般為70-75度。將水準間距計算,設成:B1。支腳頂端中間的間距設成B2。則支腳聯接座間規格(設成B3):
②大貨車走動輪中間規格(輪距)的明確:⑴,先按支腳斜延伸線布局。⑵,明確大貨車走動傳動系統組織尺寸。⑶,角形軸榫座尺寸的明確。⑷,***終算出大貨車走動輪中間規格(輪距)。

③輛車梁中南部構造:一般是綴板格構式雙圓鋼。5噸龍門吊一般為:18-22號圓鋼。
10噸龍門吊一般為:25-40號圓鋼。15噸龍門吊一般為:電焊焊接箱型。
④測算:⑴,按帶懸壁的組合梁明確其抗壓強度。⑵,撓度計算:許用值為:(1/400)*B4。(B4―輪距)
⑤構造***金屬薄板厚?。?0mm。
⑥減速器橡膠支座底版***金屬薄板厚取:16mm。以考慮彎曲剛度的規定。
⑦支腳聯接板法蘭片板厚一般取:20mm。
⑧支腳聯接板法蘭片用地腳螺栓M20。法蘭片孔直徑:22。
